低压控制柜转矩提升功能提高变频器的输出电压

2019-08-19

次

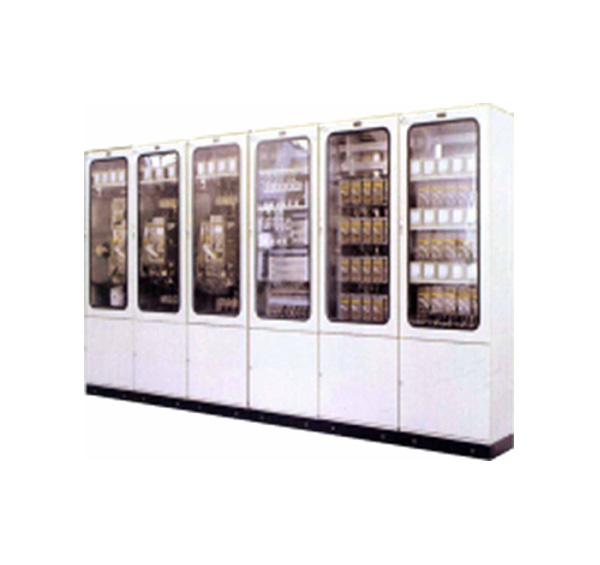

低压控制柜低压控制柜是一种用标准模件工作组装的组合式高低压开关柜，该控制柜适用于交流50-60HZ额定工作电压660V及以下的供电系统，用于发电、输电、配电、电能转换和电能消耗设备的控制。该柜符合IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备和控制设备》、JB/T9961《低压抽出式成套开关设备》等标准。矢量控制变频调速的做法是将异步电动机在三相坐标系下的定子电流Ia、Ib、Ic、通过三相－二相变换，等效成两相静止坐标系下的交流电流Ia1Ib1，再通过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、It1（Im1相当于直流电动机的励磁电流；It1相当于与转矩成正比的电枢电流），然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的坐标反变换，实现对异步电动机的控制。其实质是将交流电动机等效为直流电动机，分别对速度，磁场两个分量进行独立控制。通过控制转子磁链，然后分解定子电流而获得转矩和磁场两个分量，经坐标变换，实现正交或解耦控制。使用矢量控制，可以使电机在低速,如（无速度传感器时）1Hz（对4极电机，其转速大约为30r/min）时的输出转矩可以达到电机在50Hz供电输出的转矩（大约为额定转矩的150%）。对于常规的V/F控制，电机的电压降随着电机速度的降低而相对增加，这就导致由于励磁不足，而使电机不能获得足够的旋转力。为了补偿这个不足，变频器中需要通过提高电压，来补偿电机速度降低而引起的电压降。这个功能即为转矩提升。转矩提升功能提高变频器的输出电压。然而即使提高很多输出电压，电机转矩并不能和其电流相对应的提高。因为电机电流包含电机产生的转矩分量和其它分量（如励磁分量）。矢量控制则把电机的电流值进行分配，从而确定产生转矩的电机电流分量和其它电流分量（如励磁分量）的数值。
